1.贴片PMOS测试

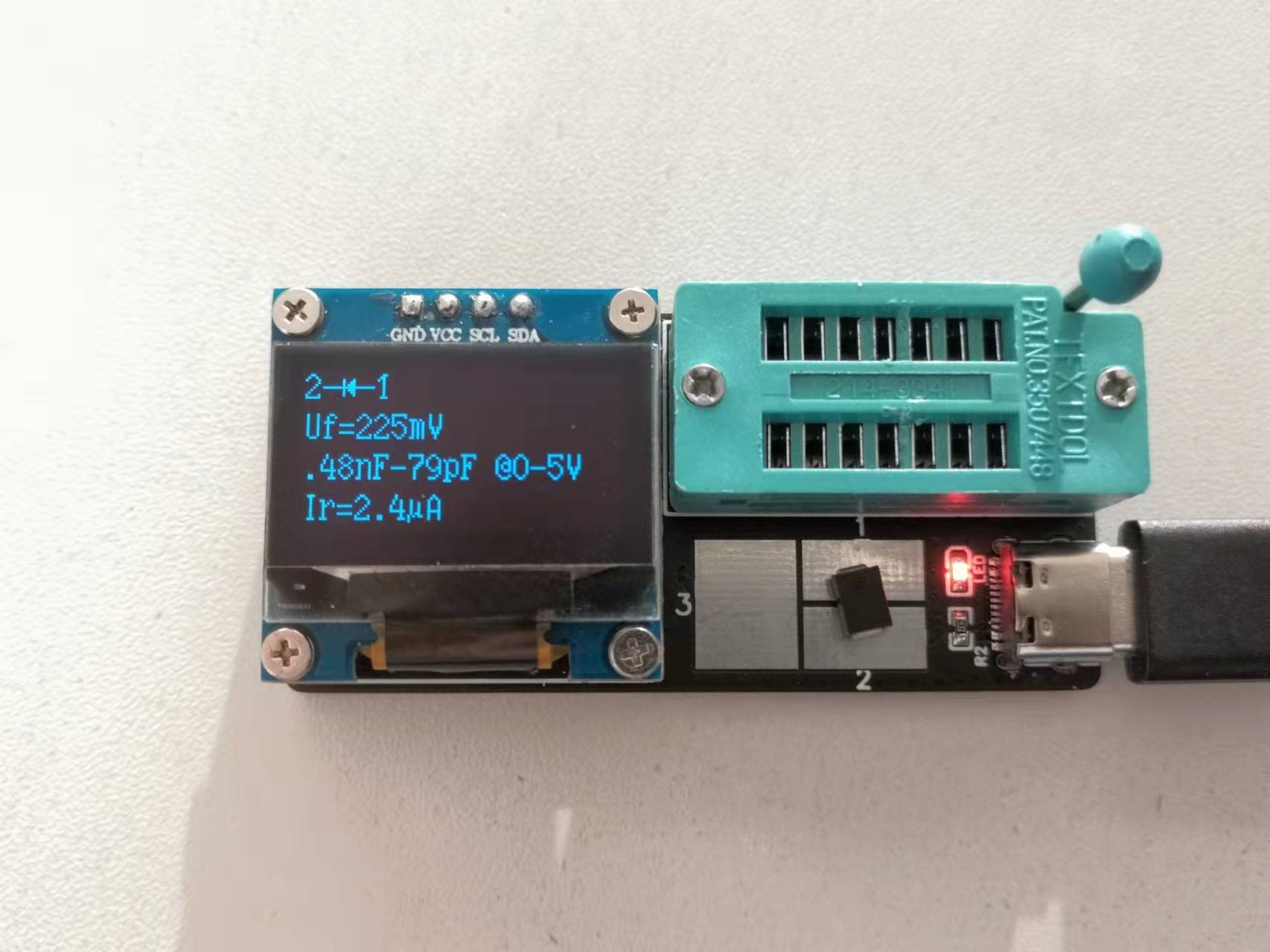

2.贴片二极管测试

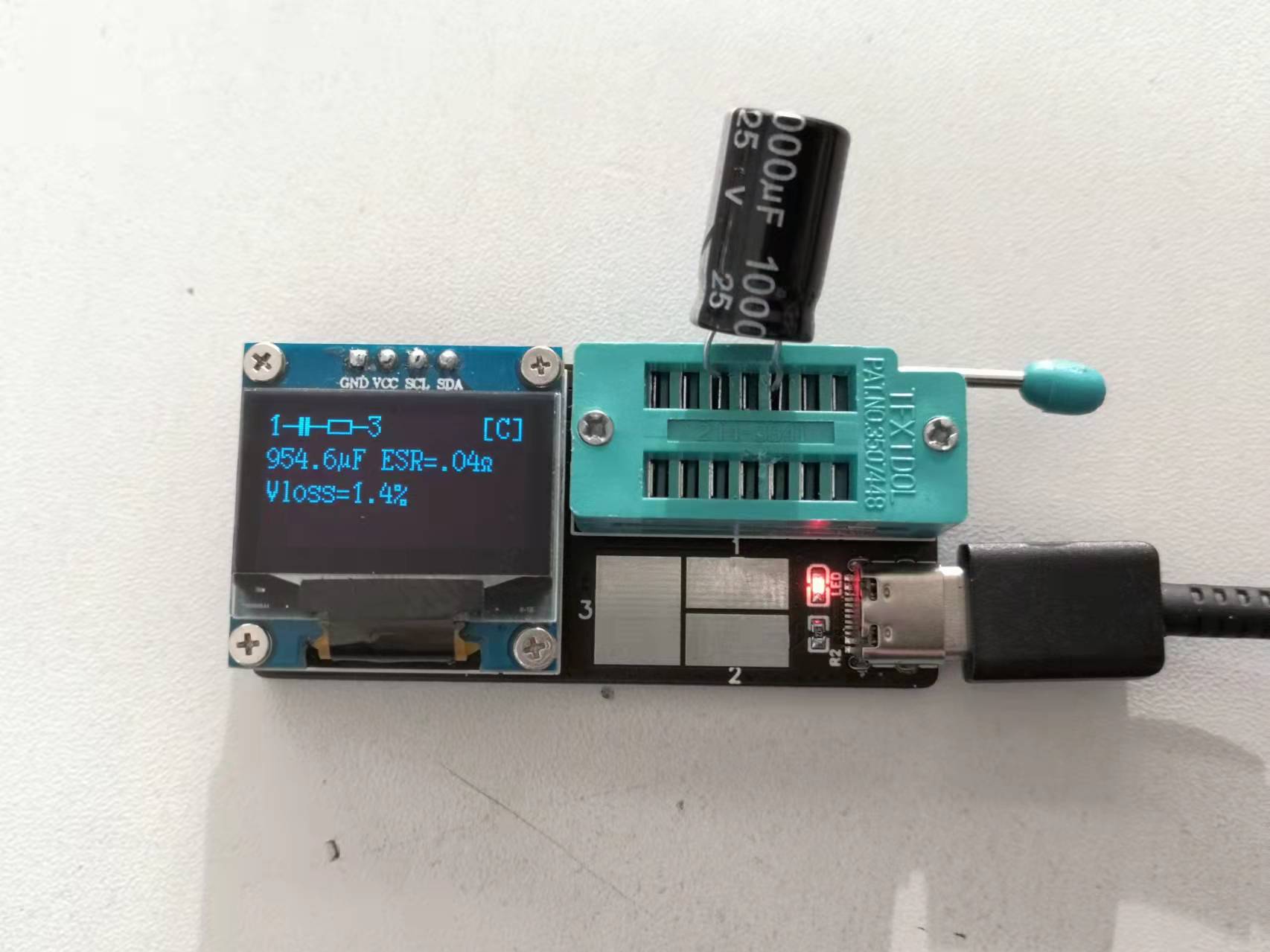

3.电解电容测试

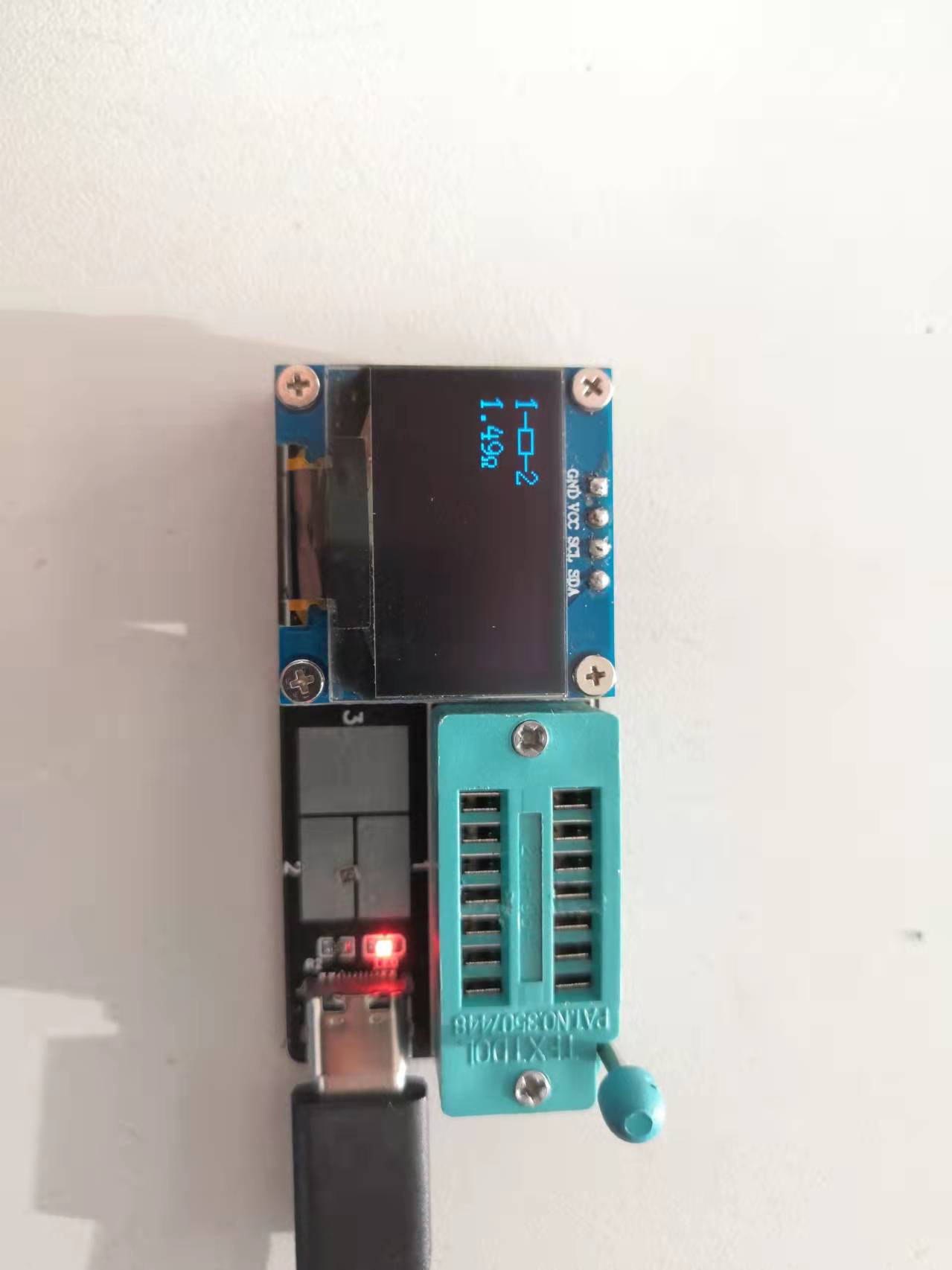

4.1.5欧贴片电阻测试

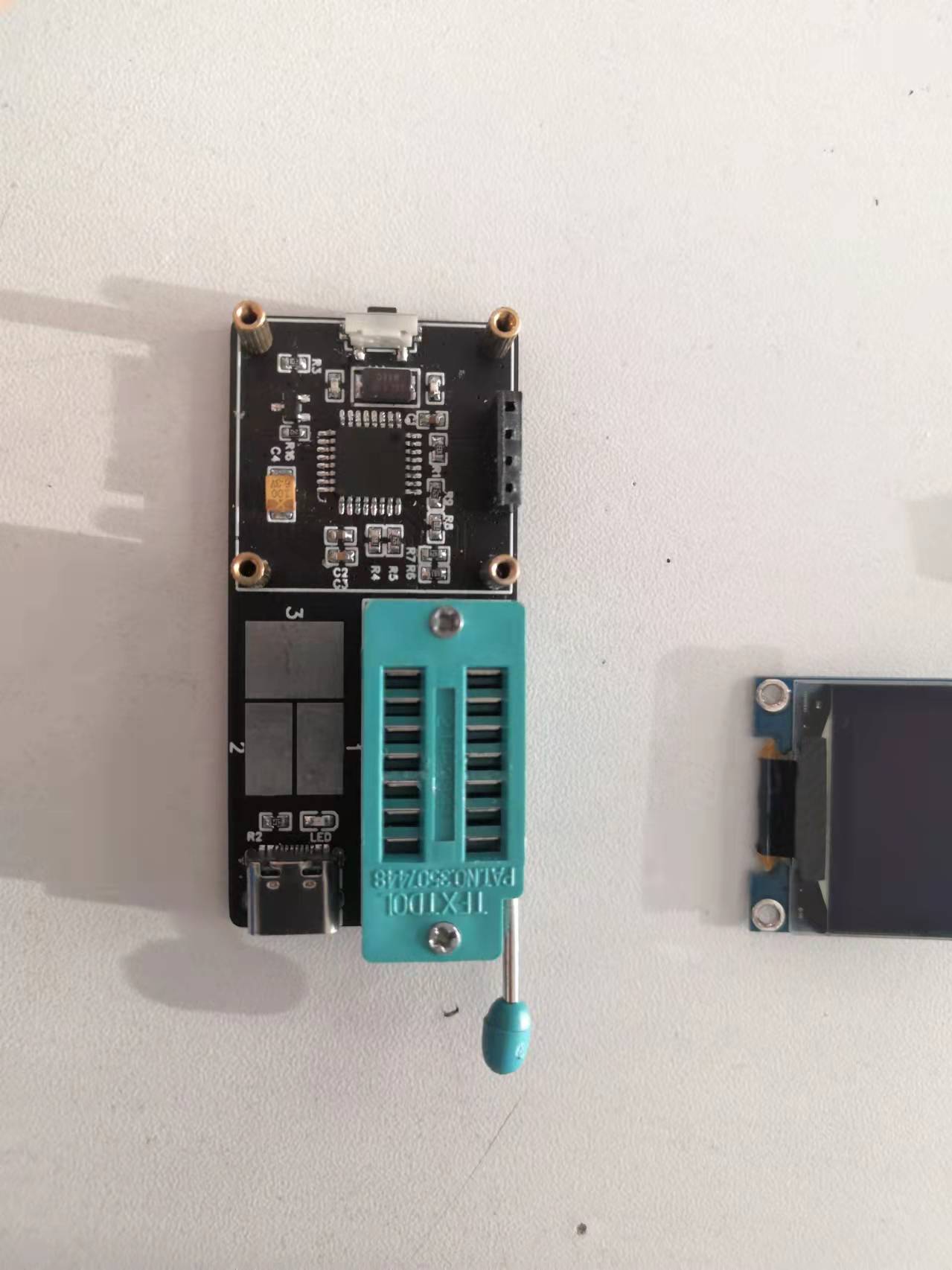

板子展示：

所用材料极少仅阻容以及电压基准源，晶振封装测试仪，单片机，按键，成本约为30元不到，单片机可以立创海外代购，成本可低至20元。

制作注意事项：

1.烧录程序时一定要写熔丝位，因为原作者制作时晶振为8MHZ，所以务必烧录熔丝位，否则测量异常。熔丝位版本提供的为

-U lfuse:w:0xff:m -U hfuse:w:0xdb:m -U efuse:w:0xfd:m

低位FF，高位DB，扩展位FD。其他版本提供的为  低位F7贴片PMOS、二极管、电解电容等测试及低成本板子制作注意事项，高位D9，扩展FC。实测都可使用具体未发现区别。酌情选择，作者目前用的版本熔丝位。

2.使用下载时请注意，由于选择328p芯片时仅为512字节但是实际大小为1k，所以出现显示不全的现象，可选择烧录即可贴片PMOS、二极管、电解电容等测试及低成本板子制作注意事项，警告！！！请预先烧录好熔丝位再设置为329烧录程序和，烧录时取消编程熔丝位操作。否则这一步操作错芯片锁死无解。本人尝试晶振解锁失败。

3.注意！！！！标定过程很重要，一定选择稳定的电容和纯铜短路针，否则测量误差很大。

4.请先下载好程序再焊接DIP座子封装测试仪，DIP插座会挡着烧录口

5.安装用的铜柱为M2    8-10MM 均可。

6.可使用CH341下载程序，本人已测试，具体看- 多电压双模式编程器 - 立创EDA开源硬件平台 ()此工程提供的烧录软件。

7.烧录校准操作查看此工程开源推荐 | 021期-M328晶体管测试仪 ()

8.固件请看附件，附件提供两种，一种为工程提供的原版目前暂未遇到问题，但是没有菜单设置仅可测试，较为简洁，其二带菜单功能，但是实际测试电容值一直只有实际值的一半原因未知,（推测此问题是由于328P和328芯片区别，本人目前使用的均为328）哪位知道原因可以评论交流。

9.提供评论区群友编译的固件版本，适用于328且全功能菜单。
